軸承后綴字母含義——滾針軸承

2023-01-09 16:46:13 分類：軸承知識

摘要：軸承軸承后綴滾針軸承軸承知識 工業品互聯網

前幾篇文章我們講到0類、1類、2類、3類軸承，都是可以用軸承的型號來表示軸承的類型、結構、尺寸、公差以及技術要求。軸承型號的前綴，用以識別軸承部件；軸承型號的后綴，用以表示與原設計有區別或與現行生產的標準有差異的設計問題。
今天我們主要來了解和學習一下滾針軸承后綴字母的含義，不同品牌，后綴含義也略有差別，這里以SKF品牌的滾針軸承為例：

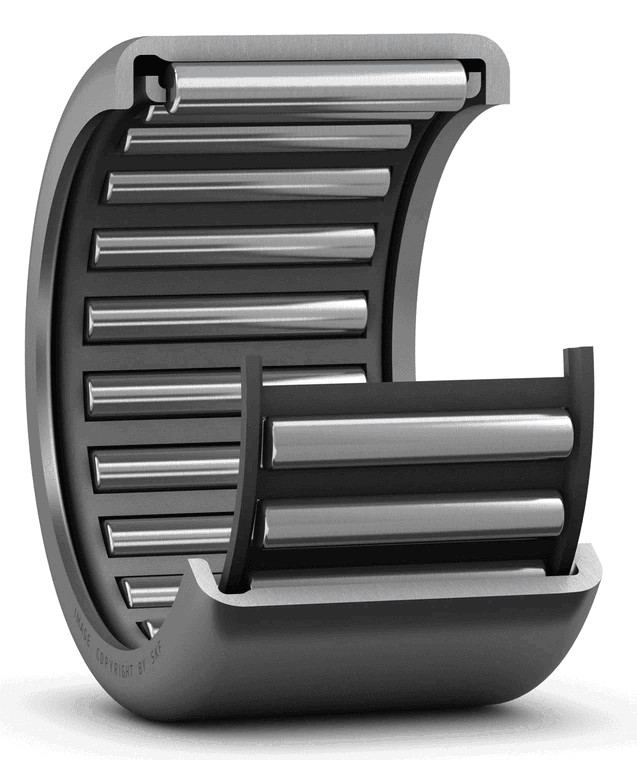

之所以稱為滾針軸承，是因?yàn)檫@種軸承相對圓柱滾子軸承，其直徑，滾子既細又長。盡管具有較小的截面，軸承仍具有較高的負荷承受能力，滾針軸承裝有細而長的滾子（滾子直徑D≤5mm，L/D≥2.5，L為滾子長度），因此徑向結構緊湊，其內徑尺寸和載荷能力與其它類型軸承相同時，外徑最小，特別適用于徑向安裝尺寸受限制的支承結果。
根據使用場合不同，可選用無內圈的軸承或滾針和保持架組件，此時與軸承相配的軸頸表面和外殼孔表面直接作為軸承的內、外滾動表面，為保證載荷能力和運轉性能與有套圈軸承相同，軸或外殼孔滾道表面的硬度，加工精度和表面質量應與軸承套圈的滾道相仿。此種軸承僅能承受徑向載荷。

滾針軸承后綴字母含義：
一、SKF滾針和保持架組件的某些特性的型號后綴解釋如下:
1)DS：拼合式滾針和保持架組件
2)/SORT.. 滾針和保持架組件的滾針公差等級，后面的數字表示實際限值（單位 μm），例如 /SORT-2-4
3)TN：玻璃纖維增強尼龍 66（PA66）保持架
4)VG052：聚醚砜(PES)拼合式保持架
5)ZW：雙列滾針和保持架組件(雙列保持架)

二、SKF沖壓外圈滾針軸承的某些特性的型號后綴解釋如下:
1)RS：一側帶接觸式密封（NBR、FKM 或 PUR）
2).2RS：兩側帶密封（NBR、FKM 或 PUR）
3)AS..：外圈帶潤滑孔，后面的數字表示孔的數量
4)TN：玻璃纖維增強尼龍保持架

三、SKF滾針軸承的某些特性的型號后綴解釋如下
1)CN ：普通組徑向游隙；僅與表示縮窄游隙或跨游隙范圍的另一個字母組合使用
H = 縮窄的游隙范圍，對應于實際游隙范圍的上半部分
L = 縮窄的游隙范圍，對應于實際游隙范圍的下半部分
M = 縮窄的游隙范圍，對應于實際游隙范圍的中間兩個四分之一部分
P = 跨游隙范圍，相當于實際游隙范圍的上半部分加上下一組較大游隙范圍的下半部分。
R = 普通組游隙范圍符合已撤銷的 DIN 620-4:1982
以上字母 H、L、M 和 P還可以與游隙組C2、C3、C4等組合使用
2)C2：軸向游隙小于普通組游隙
3)C3：軸向游隙大于普通組游隙
4)C4：徑向游隙大于C3
5)H..：不帶內圈和滾子內徑公差縮窄的的軸承，后面的數字表示以 μm為單位的公差極限值，例如 H+27+20
6)P5：尺寸和形位公差（跳動和位置公差）達到 P5 級別
7)P6：尺寸和形位公差（跳動公差）達到 P6 級別
8)P62：P6 + C2
9)P63：P6 + C3
10)P6CNR：P6 + CNR
11)..S：配對軸承用于平均承受載荷。之前的數字表示軸承的數量，例如 NK 50/25 TN/2S
12)G2：滾針符合 ISO 3096 等級 2
13)M../M..：滾針的直徑公差，例如 M2/M4 表示直徑公差 –2 到 –4 μm
14)N/M..：滾針的直徑公差，例如 N/M2 表示直徑公差 0 到 –2 μm
15)S0：內圈在工作溫度 ≤ 150 °C (300 °F) 時保持尺寸熱穩定性
16)S1：內圈在工作溫度 ≤ 200 °C (390 °F) 時保持尺寸熱穩定性
17)S2：內圈在工作溫度 ≤ 250 °C (480 °F) 時保持尺寸熱穩定性
18)S3：內圈在工作溫度 ≤ 300 °C (570 °F) 時保持尺寸熱穩定性

以上就是SKF滾針軸承最常見的后綴字母含義，歡迎保存收藏。之后陌貝網也對不同品牌、不同類型的軸承后綴含義進行詳細講解，也希望大家關注與點贊支持一下~
