滿裝圓柱滾子軸承是為了蒙受重載荷而計劃的。在同樣寬度下，這種軸承與古代型帶保持架軸承相比，具有極高的承載才氣，徑向截面小，可以節減空間，但轉速比較較低。為了使軸承平常工作，在連續運行的環境下，軸承必須蒙受必然的非常小負荷，即C/P<25。不然因潤滑不及和高速運行時會加劇磨損。全部多列圓柱滾子軸承在外圈上有一潤滑槽和潤滑孔。
滿裝圓柱滾子軸承類型
1、具有兩個內圈，兩個內圈由夾持圈聯接在一起，不行分離，外圈有一其中擋邊，可蒙受雙向的軸向負荷，用作定位軸承。由于兩列滾子之間的距離較大，還可蒙受顛覆力矩。外圈表面有兩個止動槽，可以軸向定位。該型軸承雙側裝有接觸式密封圈，內裝鋰基脂，運行溫度限于－40℃～+80℃。在必然的前提下，該型軸承無需養護，但當運行時有水汽或玷污，且常為中速或高速運行，則必須增補潤滑。在采用機油潤滑的場所，需拆除密封圈，且沖洗軸承內的潤滑脂，采用機油潤滑時轉中進步30%。
2、為無密封軸承，外圈是整體剖分式的，并由持續鎖片固定在一起，因此外圈不可以蒙受軸向負荷，剖分后的外圈是完全同樣，各帶一個擋邊，可以作兩個方向的軸向定位。內圈帶有三個擋邊。外圈帶有油溝及三個潤滑孔，此系列軸承時時油潤滑。
3、為無密封軸承，外圈無擋邊，帶有油溝及三個潤滑孔。內圈帶有三個擋邊。外圈中間裝有一個固定環在兩排滾子之間，可以防止?jié)L子掉出，保持軸承為一體。此系列軸承可容許軸與軸承座之間有必然的軸向位移在軸承內發生。因為可以作為浮動端軸承。
4、外圈具單擋邊，無擋邊側有鎖圈，可對機軸作單向定位，軸承里面的軸向間隙“S”包管了機軸比較于軸承箱的軸向定位移。
5、用于極重負荷和低速場所，具有自鎖滾子組，即使拆下內圈，滾子也不會散落，因此該型軸承安裝拆卸利便，可蒙受單向軸向負荷，作單向定位。
滿裝圓柱滾子軸承的基本布局
1、單列滿裝圓柱滾子軸承的基本布局
單列滿裝圓柱滾子軸承可以蒙受非常大的徑向載荷，也能夠蒙受藥方向軸向載荷，軸向的定位可以行使一個對稱布局的同類軸承包管。NCF29V和NCF30V系列軸承的內圈有兩個固定擋邊，外圈有一個擋邊，它們只能蒙受朝向外圈固定擋邊方向的軸向載荷。NJ23VH系列軸承可蒙受好處朝向內圈擋邊方向的軸向載荷，它們的滾子被固定在外圈里，即使取走內圈也不會脫出。這樣兩個套圈都采取緊合營時，也易于分別安裝和拆卸。

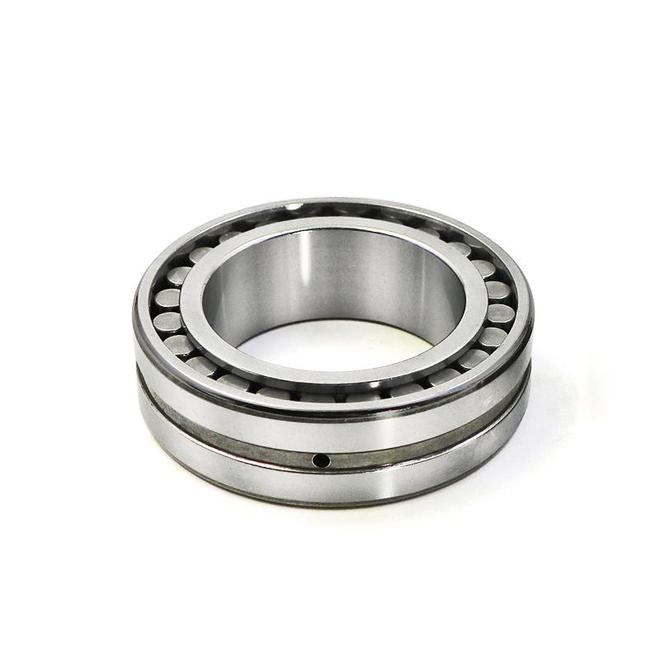

2、雙列滿裝圓柱滾子軸承的基本類型
雙列滿裝圓柱滾子軸承除了可以蒙受非常大的徑向載荷和軸向載荷以外，還可以蒙受顛覆力矩，因此，長用作固定軸承。NNC49V系列軸承的外圈有一個潤滑油槽和幾何個潤滑油孔，工作過程當中也能夠在軸中舉行潤滑。NNF50B.2LS.V和NNF50C.2LS.V系列軸承兩頭采用接觸式密封，密封圈里填有潤滑脂。在應用前提較好的環境下，潤滑脂可以到達軸承的工作壽命。通過外圈上的潤滑油槽和潤滑油孔可以舉行潤滑。若同樣的幾個軸承安裝在一根軸上，則由于外圈比內圈窄，因此外圈的轉速可以是差別的。這個有點適合滑輪機構，為使滑輪容易固定到軸承外圈上，在軸承外圈兩頭均有可裝彈性擋圈的環形槽。
