在電機軸系統中，軸向負荷通常由定位端的軸承來支撐。如果使用深溝球軸承作為定位端軸承，由于其軸向負荷承載能力有限，整個軸系統將無法承受較大的軸向負荷。為了解決這一問題，可以采用角接觸球軸承作為定位端軸承。

角接觸球軸承的特點

單列角接觸球軸承通常只能承受一個方向的軸向負荷。因此，在電機中，通常使用配對的角接觸球軸承，以面對面或背對背的方式布置在定位端。

面對面配對角接觸球軸承的配置

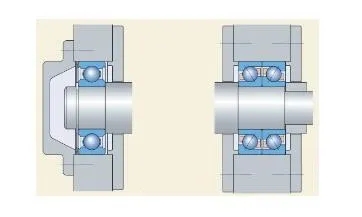

下圖展示了一種常見的軸系統配置方式，其中右側軸伸端使用面對面配對的角接觸球軸承作為定位端軸承，左側非軸伸端使用深溝球軸承作為非定位端軸承。

在這種配置中：

定位端的面對面配對角接觸球軸承負責承受軸系統的軸向負荷和徑向負荷。非定位端的深溝球軸承主要承受軸系統的徑向負荷。

徑向負荷較大的情況

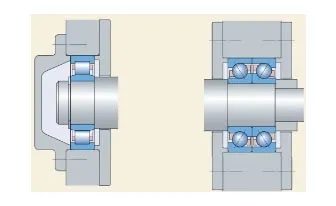

如果軸系統的徑向負荷很大，深溝球軸承可能無法滿足負載需求。此時，可以將深溝球軸承替換為圓柱滾子軸承，如下圖所示：

在這種配置中，作為定位端的配對角接觸球軸承內圈和外圈兩端均需要軸向鎖緊。需要注意的是，兩個角接觸球軸承必須是配對的，不能隨意選擇兩個任意的單列角接觸球軸承組合使用。這是因?yàn)榕鋵?duì)的角接觸球軸承通過端面尺寸來調整夾緊后的內部預負荷，而這些尺寸是經過專門加工和處理的。軸承供應商通常提供通用配對角接觸球軸承或已經配對的角接觸球軸承。通用配對角接觸球軸承可以實現任意兩個角接觸球軸承配對使用，而配對角接觸球軸承則通常成對提供，并且配對面有專門的標志，安裝時需注意配對的角接觸球軸承不能拆對，并且配合面必須按標記面安裝，否則會影響軸承的使用壽命。

配對方式的選擇

配對角接觸球軸承有面對面和背對背兩種配置方式。這兩種配置方式在承載能力上相似，但面對面配對的軸承組具有更好的抗傾覆力矩能力和支撐剛性。而在需要較高柔性的場合，可以選擇背對背配置的角接觸球軸承組。

游動端軸承的配置

在角接觸球軸承作為定位端軸承的情況下，非定位端軸承的布置需要確保軸系統在熱態下出現的軸向伸縮可以通過游動端在軸向上的自由移動來吸收。例如，深溝球軸承需要在軸承外圈兩側放開，同時外圈與軸承室之間使用較松的配合。為了減少軸承的噪聲，可以使用彈簧為深溝球軸承施加預負荷。

對于圓柱滾子軸承作為游動端的情況，由于其內部可以實現良好的軸向移動，因此不需要對軸承外圈做放開處理。這種情況下，軸承外圈軸向兩側需要加緊，軸承外圈和軸承室之間的配合也不需要考慮軸向移動的需要，按照實際需求選擇一般的配合或緊配合即可。

特殊應用

對于電機生產廠家而言，配對角接觸球軸承加徑向軸承的配置方式相對容易實現。但在某些特殊領域，也可以使用兩端各一個角接觸球軸承的交叉定位方式來實現軸系統的軸向承載。這種結構較為復雜，需要對交叉定位的角接觸球軸承的安裝尺寸進行校核計算，并在安裝時進行相應的調試。因此，這種結構通常用于齒輪箱等復雜結構中，電機軸較少使用。

總結:合理選擇和配置角接觸球軸承可以顯著提高電機軸系統的性能和可靠性。通過正確的配對方式和合理的安裝方法，可以確保電機在各種工況下穩定運行。
